| Domaine d'application |
Imperméabilisation du pourtour des fondations |
Drainage des fondations et drainage sous dallage |
Évacuation des eaux usées et pluviales enterrée à l’extérieur des bâtiments |
Évacuation des eaux usées et pluviales enterrée à l’extérieur des bâtiments |
| Matière |

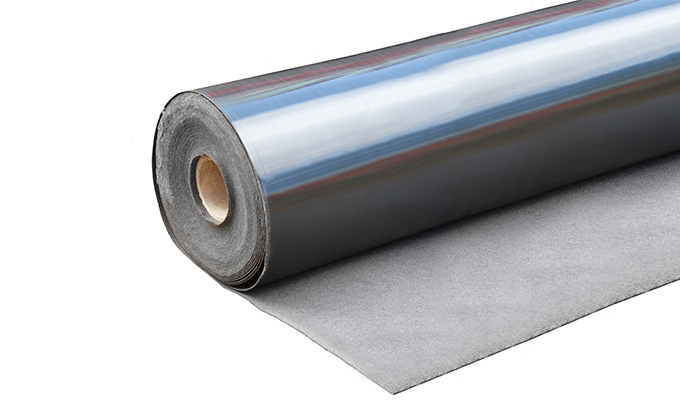

Géocomposite constitué d’une géomembrane Polyéthylène de 1mm d’épaisseur
associée à un géotextile anti-poinçonnant de masse surfacique de 250 g/m². |
PVC-U + Fibre PP |
PVC-U |
Matière Polypropylène - PP |
| Rigidité annulaire |
|
SN4 |
SN4 / SN8 |
SN4 |
| Norme référence |
|
Sous ATEC n°17.2/16-317 et certifié QB -68-01-317 |
Bague d’étanchéité conforme à la NF EN 681-1 |
NF EN 1451-1 + Bague d’étanchéité conforme à la NF EN 681-1 |
| Caractéristiques |
Imperméabilisation du pourtour de la construction
Limite les variations de teneurs en eau qui entraînent des retraits et gonflements des sols argileux.
Produit 2en 1 : Il remplace un géotextile + une membrane
Épaisseur : 4 mm
Perméabilité de la membrane : 10-6 m3.m-².jour-1
Résistance à la traction : Sens production et Sens travers : 20 kN/m
Résistance au poinçonnement CBR : 4,0 KN |
Drain SN4 à cunette plate enrobé |
Tube d’évacuation SANCOL renforcé Ø100 à joint |
Gamme de raccords SANCOL renforcés Ø100 à joint |
| Avantages |
Pose manuelle simple et rapide
Mise en place des longueur rapide et facile grâce au chevauchement des 2 lés avec recouvrement
Rendement : 100 m2 posés par jour à deux personnes
Conçu pour la construction neuve et pour la rénovation. |
Pose sans géotextile et SANS GRAVIER et sous avis technique. Capacité drainante très supérieure au drain nu. Résistance certifiée SN4 pour une meilleure tenue aux chocs. Peut-être mis en place dans la majorité des sols, y compris argileux |
Application B et D (enterré)
Résistance mécanique contrôlée > 4kN/m² ou > 8kN/m² pour usage enterré où une résistance accrue à l’écrasement est demandée
Parfaite étanchéité du système
Le joint accompagne les mouvements du sol
Gain de temps et facilité de mise en œuvre
Palettisation unique sur peignes |
Application B et D (enterré)
Résistance mécanique contrôlée > 4kN/m² pour usage enterré où une résistance accrue à l’écrasement est demandée
Parfaite étanchéité du système
Le joint accompagne les mouvements du sol
Gain de temps et facilité de mise en œuvre
Palettisation unique sur peignes |
| Diamètre (mm) |
|
Ø90 |
100 |
100 |
| Conditionnement / Dénomination |
En rouleau=
Longueur : 10 ml / Largeur : 1,95 ml / Surface : 19,5 m² / Poids : 133,8 kg
En palette =
14 rouleaux de 19,5 m² = 273 m²
14 rouleaux de 10 ml = 140 ml |
En palette =
Ø90 : 2,5 ml - total palette : 225 ml
En palet'box debout =
Ø90 : 2 ml - total palet'box : 200 ml |
2 ml (SN4 et SN8) : 160 ml par palette - En barre avec peignes
3 ml (SN8) : 240 ml par palette - En barre avec peignes
4 ml (SN4 et SN8) : 320 ml par palette - En barre avec peignes |
COUDE 15° SN4 : 55 pcs/ carton
COUDE 30° SN4 : 50 pcs/ carton
COUDE 45° SN4 : 45 pcs/ carton
COUDE 67.5° SN4 : 40 pcs/ carton
COUDE 87.5° SN4 : 40 pcs/ carton
BOUCHON SN4 : 26 pcs/ carton
MANCHON SN4 : 70 pcs/ carton
COULISSE SN4 : 70 pcs/ carton
Y 45° SN4 : 20 pcs/ carton
T 87.5° : 22 pcs/ carton |
| Facilité de mise en œuvre |
2 sur 3
|
3 sur 3
|
3 sur 3
|
3 sur 3
|
| Documentations |
Voir
|
Voir
|
Voir
|
Voir
|
