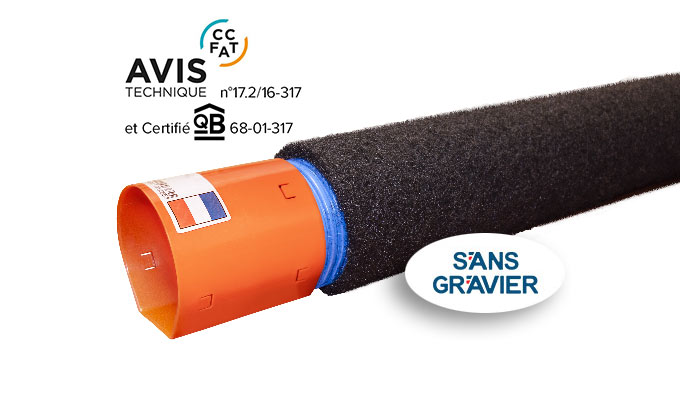

Drainage Fondation BATIFIBRE Sans Gravier sous avis technique et certifié QB

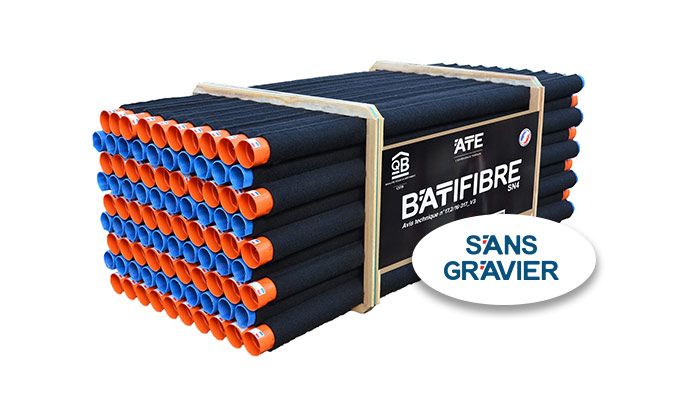

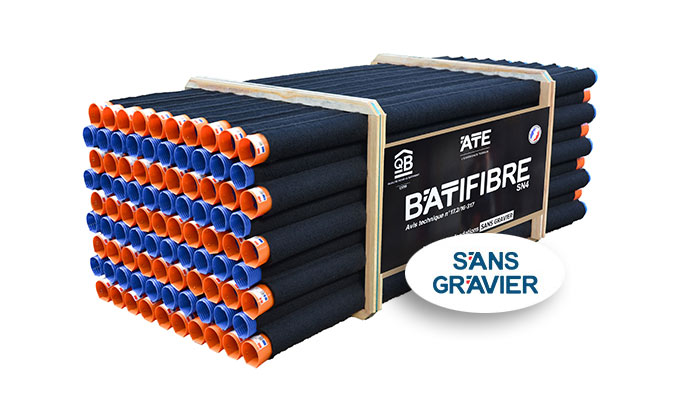

drainage fondation BATIFIBRE palette
BATIFIBRE drain sans gravier pour les fondations
BATIFIBRE whithout gravel home
Drainage Fondation BATIFIBRE drain sans gravier
ATE Machon batifibre

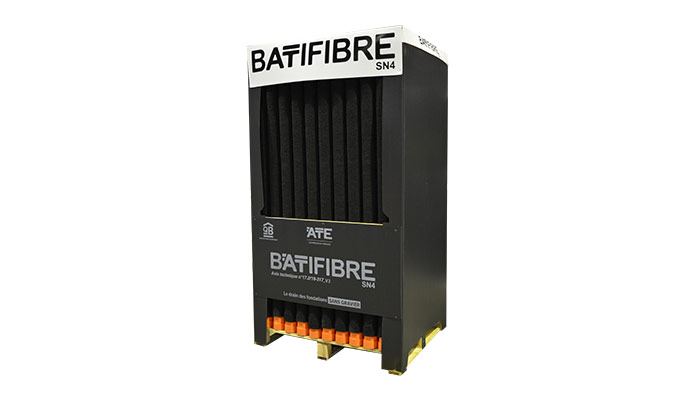

Drainage Fondation BATIFIBRE drain sans gravier paletbox
Drainage Fondation BATIFIBRE drain sans gravier
Drainage Fondation BATIFIBRE drain sans gravier
Drainage Fondation BATIFIBRE Sans Gravier sous avis technique et certifié QB
drainage fondation BATIFIBRE palette
BATIFIBRE drain sans gravier pour les fondations
BATIFIBRE whithout gravel home
Drainage Fondation BATIFIBRE drain sans gravier
ATE Machon batifibre
Drainage Fondation BATIFIBRE drain sans gravier paletbox
Drainage Fondation BATIFIBRE drain sans gravier
Drainage Fondation BATIFIBRE drain sans gravier

Batifibre SN4, le drain sans gravier pour fondation

  • Le seul drain avec mise en œuvre sans gravier SOUS AVIS TECHNIQUE (n°17.2/16-317_V5) et certifié QB.
  • Grâce à sa rigidité et son fond plat, le réglage de la pente est très rapide.

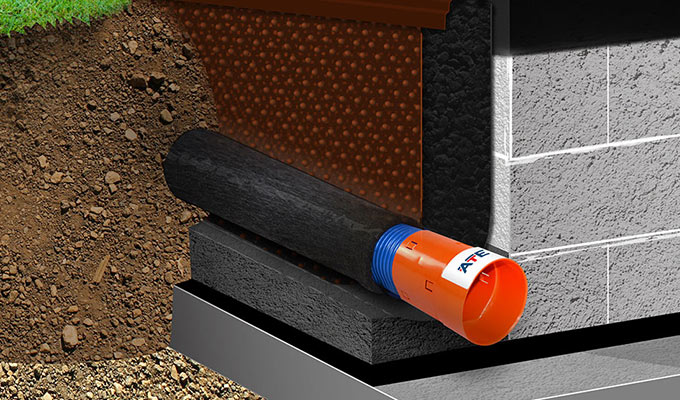

  • Convient pour le drainage périphérique intérieur/extérieur et sous dallage.
  • Capacité drainante très supérieure à un drain nu.

Ce produit vous intéresse ?

Fond Titre

Description

Le drainage est une étape essentielle pour prévenir la stagnation des eaux présentes dans le sol pouvant entrainer des remontées par capillarité, ainsi que les fissures liées à la poussée des eaux. La qualité de l’installation est également primordiale. Un mauvais drainage entraîne des conséquences souvent coûteuses et longues. ATE a développé une solution de drainage innovante et éprouvée : le drain BATIFIBRE® SN4, conçu pour un drainage sans gravier, simple et rapide à installer.

Le drainage : une étape cruciale et déterminante

La méthode de drainage périphérique conventionnelle et conforme au DTU 20.1 consiste à poser un drain nu spécifique répondant à la norme NF P 16-379 dans les tranchées ; Un géotextile adapté au type de terrain et déterminé par un professionnel est installé au fond de la tranchée et recouvert avec du gravier comme matériaux filtrants.

Ce procédé nécessite un savoir-faire technique afin de déterminer les meilleurs matériaux selon la nature du sol (argileux, sableux, limoneux) et la configuration du terrain (pente) afin de ne pas colmater le drain, mettant ainsi en péril la pérennité et la qualité de l’ouvrage.

Le drainage étant installé pour la durée de vie du bâtiment, il est essentiel d’utiliser les bons produits et d’effectuer une pose dans les règles de l’art, ce qui n’est pas toujours le cas.

Les avantages du BATIFIBRE SN4 : le drain sans gravier

Pour faciliter le drainage et assurer sa qualité, ATE a conçu le BATIFIBRE® SN4, un système de drainage sans gravier. Éprouvé depuis 10 ans et reconnu par les professionnels, le BATIFIBRE ne comporte aucun risque d’erreur et est considéré comme la solution la plus économique, efficace et rapide à mettre en œuvre.

Conseillé dans les sols argileux, le BATIFIBRE® est un drain rigide à fond plat Ø 90 avec une résistance supérieure à 4 kN/m², enrobé d’une fibre volumineuse.

  • Système 3 en 1 : sans gravier et plus économique
  • Résistance accrue : classe CR4
  • Raccordement simple avec manchons
  • Mise en œuvre sans gravier sous avis technique (n°17.2/16-317_V5) et certifié QB
  • Réglage de pente rapide grâce à son fond plat
  • Le BATIFIBRE® est une solution simple, efficace et économique pour le poseur et le consommateur.

Le BATIFIBRE, grâce à son manchon, se raccorde sur les accessoires PVC standard diamètre 100 femelle. Le manchon adaptateur en PVC BATIFIBRE® permet ainsi la réalisation de changements de direction, de cheminées de visite ou curage.

Fond Titre

Caractéristiques

Désignation BATIFIBRE SN4 PALET’BOX BATIFIBRE SN4
Diamètre (mm) Ø90 Ø90
Longueur barre (ml) 2,50 2,00
Palettisation (ml) 225 200
Fond Titre

Avantages

  • Le seul drain avec mise en œuvre sans gravier SOUS AVIS TECHNIQUE (n°17.2/16-317_V5) et certifié QB
  • Produit 3 en 1
  • Grâce à sa rigidité et son fond plat, le réglage de la pente est très rapide
  • Convient pour le drainage périphérique intérieur/extérieur et sous dallage
  • Moins de terre à évacuer car on peut remblayer avec les terres du site
  • Capacité drainante très supérieure à un drain nu
  • Manchon adaptable sur tous les raccords diam 100 PVC
  • Un stockage intelligent : palette horizontale ou verticale
Fond Titre

Accessoires

BATIFIBRE-manchon-3

Manchon Batifibre

Le manchon adaptateur BATIFIBRE, pour le raccordement au PVC Ø100.

Découvrir
Fond Titre

Vidéos

Fond Titre

FAQ

Protéger les bâtiments du phénomène de retrait-gonflement est désormais possible avec des solutions permettant de conserver une teneur en eau constante dans les sols, en les imperméabilisant et en drainants les eaux d’infiltration, évitant les conséquences sur la construction. Les sociétés AFITEX et ATE vous proposent une solution complète d’imperméabilisation et de drainage avec les produits Protecterre et Batifibre.

Vous référer au manuel de pose pour la mise en oeuvre

Dans ce type de cas, le DTU 20.1 indique de positionner le drain périphérique à une distance d’environ 2 ml du mur et à une profondeur d’environ 80 cm. A cette position le drain limite l’excès d’humidité sans modifier l’hydrométrie du sol.

Lorsqu’une construction est positionner en limite de propriété et que le drainage sur la semelle extérieurs est impossible car il se trouverait chez le voisin, il peux être mis un drainage par l’intérieur directement le long de la fondation sous la dalle.

Oui, le BATIFIBRE® fonctionne parfaitement, sa technologie apporte une efficacité dans les sols fins (argile, glaise). Il est adapté également aux sols sensibles au retrait-gonflement (Suivant la nature de votre sol, se référer aux préconisations adaptées sur le manuel de pose)

La fibre est en polypropylène, matière imputrescible. Utilisée depuis de très nombreuses années, elle ne se dégrade pas dans le sol.

Absolument pas ! Le BATIFIBRE® n’est pas un tube d’épandage, il ne répond pas au DTU 64.1.

Oui, il est possible d’utiliser le BATIFIBRE® dans un vide sanitaire.

Au-delà de 1,5m de profondeur de mise en oeuvre, afin de collecter, au mieux, les eaux infiltrées et limiter les pressions hydrostatiques sur la construction le système de drainage doit être associé soit à un drainage vertical, soit à des drains étagés.

En effet, il est important d’attendre que votre terre soit sèche afin d’éviter la création d’une poterie (étanchéification). Cela est à valoir sur tous les systèmes de drainage (DTU 20.1 et produits sous Avis techniques).

Le drain est une canalisation perforée permettant d’enlever l’excèdent d’eau présent dans le sol. C’est tout à fait normal que l’eau sorte par les raccords sans remblaiement des drains. Il est nécessaire de réaliser un remblai de 20 cm minimum pour vérifier le bon fonctionnement.

Le drain BATIFIBRE® se substitue au complexe de drainage traditionnel constitué (1) d’un tube de drainage, (2) d’un enrobage gravier et (3) d’un géosynthétique de filtration et séparation. Il n’est donc pas nécessaire d’ajouter du gravier sur les drains BATIFIBRE®, puisque son enrobage a une fonction drainante et assure la circulation de l’eau. Cependant l’ajout du gravier ne nuit pas au bon fonctionnement du BATIFIBRE®, il n’est juste pas nécessaire.

Le drainage (évacuation de l’eau déjà présente dans votre sol) et l’évacuation des eaux de pluie doivent obligatoirement et impérativement être dans des réseaux séparés !

La seule connexion possible sera lors de leur raccordement à l’exutoire.

Le tuyau de drain est perforé pour permettre à l’eau de s’évacuer dedans, tandis que l’eau de pluie doit être transportée pour évacuation dans des tubes en PVC lisses.

Le risque de faire un seul et même réseau sera de venir infiltrer l’eau de pluie directement vers vos fondations, avec toutes les conséquences que cela impliquera (infiltrations, humidité, etc.).

Vous trouverez ci-joint un guide de conception du drainage périphérique ou cette information est bien indiquée en page 7.

Le technologie du BATIFIBRE® fonctionne et apporte une efficacité dans la majorité des sols (fins, argile, etc.).

Vous référer au manuel de pose pour la mise en oeuvre.

En effet le système de drainage BATIFIBRE® peut être adapté dans de nombreuses situations, notamment pour le drainage autour des fondations d’une piscine.
