Le drainage de la maison ou drainage périphérique est une étape essentielle dans la protection d’une construction contre l’humidité, l’eau stagnante dans le sol et la pression hydrostatique. Traditionnellement posé avec des tranchées remplies de graviers, le drainage des fondations a évolué depuis plusieurs années vers une solution innovante plus performante, plus rapide à poser et plus économique : le drain sans gravier.
ATE, spécialiste du drainage sans gravier, propose une solution complète pour le drainage des bâtiments : le système BATIFIBRE®, conçu pour remplacer efficacement les drains classiques tout en simplifiant la mise en œuvre sur chantier.
Ce guide complet vous explique comment choisir, dimensionner et installer un drain périphérique BATIFIBRE® sans gravier et sa gamme de raccords, avec conseils pratiques, erreurs à éviter et FAQ.
Drainage maison : ce qu’il faut savoir
Un drainage maison bien conçu permet de lutter contre l’humidité dans la maison, réduit les remontées capillaires, évite les fissures ainsi que tout dégâts des eaux.
Selon la perméabilité du sol, les eaux souterraines peuvent s’accumuler au niveau des fondations de la maison et remonter par capillarité le long des murs. Depuis Janvier 2020, la loi rend obligatoire la réalisation d’une étude géotechnique préalable lors de la vente d’un terrain constructible non bâti situés dans des zones considérées de risque modéré à fort. L’objectif de l’étude des sols est de prévenir notamment si votre sol est composé d’argile sensible au retrait et gonflement. Une adaptation du projet, prenant en compte ces risques, verra la probabilité de désordre amplement diminué.
C’est pourquoi il est souvent recommandé de mettre en place un système de drainage dès la construction de la maison. En rénovation, le drainage de maison suppose des travaux relativement importants, il est également recommandé de bien faire analyser par un professionnel les causes de l’excès d’humidité dans votre maison avant de lancer les travaux.
Qu’est-ce qu’un drainage sans gravier ?
Le principe du drainage sans gravier consiste à capter l’eau autour des fondations grâce à un système composé :
- D’un drain perforé
- Et d’un enrobage de filtration
À quoi sert le gravier pour le drainage traditionnel ?
Le gravier joue le rôle d’un filtre. Il permet à l’eau de s’infiltrer naturellement dans le sol. Entouré d’un géotextile souvent non adapté à la nature du sol, celui-ci peut empêcher le passage d’éléments fins et fini par se colmater.

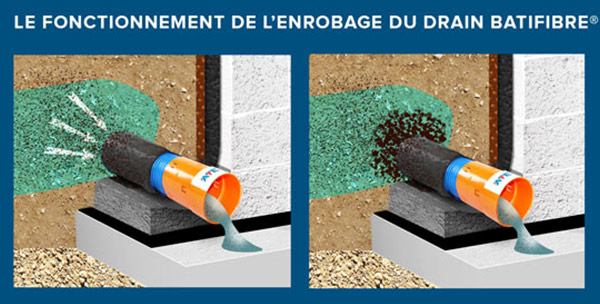

Le fonctionnement de l’enrobage d’un drain sans gravier
La fibre s’adapte à la nature du sol. La fibre épaisse et très ouverte du BATIFIBRE® laisse passer les éléments fins mobiles présents dans l’eau créant des interstices dans le sol. Cela permet de créer un circuit préférentiel et augmente la conductivité de l’eau et une amélioration du drainage.
L’absence de gravier offre plusieurs avantages :
- Une réduction du volume de terrassement
- Une logistique simplifiée (pas de livraison de gravier et pas d’extraction de la terre du site)
- Une uniformité de filtration qui laisse passer les éléments fins mobiles présents dans l’eau (la filtration est continue, et non hétérogène comme dans le gravier)
- Une pose plus rapide,
- Un rendement hydraulique constant dans le temps.
BATIFIBRE®, solution technique et innovante, intègre un enrobage filtrant performant, garantissant un drainage efficace et durable.
La gamme complète drain et raccords BATIFIBRE® est sous AVIS TECHNIQUE n°17.2/16-317 et certifiée QB -68-01-317 par le CSTB.
Les avantages du système BATIFIBRE
Voici les principaux bénéfices techniques d’un drain sans gravier BATIFIBRE :
1. La mise en œuvre du BATIFIBRE est rapide
Le temps de main-d’œuvre pour la pose d’un réseau de drainage sans gravier BATIFIBRE® est plus court :
- La tranchée de drainage est plus étroite.
- Il n’y a pas besoin de transporter ou de compacter du gravier
- Grâce à sa rigidité et son fond plat, le réglage de la pente est très rapide.
- La manipulation des barres rigides est plus facile qu’avec un drain en rouleau
RÉSULTAT : un gain de temps significatif, surtout sur chantier urbain ou difficile d’accès.
2. La filtration par l’enrobage est contrôlée
L’ enrobage filtrant en fibre PP volumineuse de 300µm entoure complètement le drain BATIFIBRE® empêchant la terre de pénétrer.
- Le manteau de filtration évite les colmatages progressifs ou ponctuels, cause fréquente d’inefficacité sur les anciens drains avec géotextile et gravier traditionnel.
- L’uniformité de la filtration laisse passer les éléments fins mobiles présents dans l’eau tout autour du drain
3. Les performances hydrauliques du drain à cunette plate
Le drain à fond plat du BATIFIBRE® assure un débit constant et un écoulement efficace, même après plusieurs années.
- Grâce à son fond plat, la pente d’écoulement des eaux est respectée, contrairement à un tuyau de drainage flexible qui épouse les formes du sol.
- Le drain BATIDRAIN à cunette plate est conseillé et conforme au DTU 20.1 (La conception des réseaux de drainage en périphérie des bâtiments est détaillée dans une annexe du DTU 20.1 Partie 4.), et respecte la norme NF P 16-379
4. La longévité du système grâce à la résistance accrue
Grâce à la résistance accrue SN4 du drain , la durée de vie du système est nettement supérieure aux drains classiques. L’enrobage protège également des chocs pouvant être présents lors de la mise en oeuvre.
5. La réduction des coûts finaux
Le prix d’un drainage autour des fondations peut varier considérablement selon différents facteurs. En général, le coût du drainage inclut l’excavation, la pose d’un géotextile, la pose du « drain français« , puis le remblaiement et l’extraction de la terre non réutilisée. Le prix d’un drainage va augmenter suivant la complexité du drainage et si des complications surviennent. Selon le DTU 20.1, et depuis 2020, le drain agricole et le tube d’épandage sont interdits pour le drainage des bâtiments.
Le drainage périphérique SANS GRAVIER permet :
Moins de terrassement / Pas de matériaux complexe à apporter / Moins de transport / Moins de temps de pose (surtout avec les raccords BATIFIBRE à emboiter)
RÉSULTAT : un coût global réduit de 20 à 40 % selon le type de chantier.
Quand utiliser un drain périphérique sans gravier ?
1. Protection des fondations
Le drainage est idéal dans les cas suivants :
- Maison neuve : protection en bas des murs
- Rénovation : correction d’humidité des murs enterrés
- Vide sanitaire
- Sous dallage
2. Terrains argileux, limoneux ou peu drainants
BATIFIBRE® est particulièrement efficace dans les sols qui colmatent rapidement les granulats. Il s’adapte à tout type de sol.
- Sol argileux → privilégier un drain très filtrant (comme BATIFIBRE)
- Sol sableux → attention aux migrations de fines, le filtre intégré est essentiel
3. Zones contraintes (accès difficile, manque de place)
Sur les chantiers où il est compliqué d’amener du gravier, BATIFIBRE est la solution la plus pertinente.
Comment choisir son drain sans gravier ?
Pour sélectionner le bon produit, il faut tenir compte de :
1. Le diamètre du drain
Le drain à 90 mm de diamètre est l’usage standard pour maisons individuelles. Ce diamètre 90 a été étudié dans le but de répondre à 2 contraintes à savoir :
- La capacité hydraulique pour l’évacuation
- Un diamètre performant pour un drainage efficace.
Fonction du volume des eaux drainées, un diamètre différent peut être proposé.
2. L’enrobage
Fonction du domaine d’application et de la typologie du sol, différents enrobages peuvent être utilisés (fibre PP vierge ou recyclée, fibre naturelle coco).
Pour le drainage des fondations, 1 seule est acceptée du fait de la certification du produit (AVIS TECHNIQUE n°17.2/16-317 et certifiée QB -68-01-317 par le CSTB).
Comment poser un drain périphérique BATIFIBRE ? — Méthode détaillée
Voici une procédure complète pour réussir la pose du drainage périphérique sans gravier :
Se référer au Manuel de pose complet
Étape 1 : Préparation de la tranchée de drainage périphérique
- La profondeur de la tranchée
Le drain sans gravier peut être positionné à une profondeur d’au minimum 40 cm et jusqu’à 3 m s’il est installé le long de la fondation ou 5 m s’il est éloigné de la fondation.
- La largeur de la tranchée
Le BATIFIBRE permet de réduire la largeur de la tranchée : La largeur préconisée est de 40 cm.
- La pente
Il faut assurer une pente régulière de 0,5 % la configuration du terrain (pente) afin de ne pas colmater le drain, mettant ainsi en péril la pérennité et la qualité de l’ouvrage.
Astuce pro : tracez la pente au laser pour éviter les points plats. Les mesures de niveau doivent êtres précises afin de bien déterminé le point haut et le point bas.
- L’exutoire
Le terrassement et la pose de tout drain se fait du point bas, à partir de l’exutoire vers le point le plus haut du drainage. L’exutoire est impératif pour la connexion du système de drainage à un fossé, un cours d’eau, ou au réseau public.
POSE LE LONG DE LA FONDATION : La mise en oeuvre la plus courante est à proximité immédiate des fondations.
- La cunette
Lorsque le drain est positionné à proximité immédiate des fondations, celui-ci doit être positionné sur une cunette en béton maigre.
POSE EN DÉCALÉ DE LA FONDATION : Dans les cas de sol argileux sensible aux aléas retrait gonflement ou fondation peu profonde, le drain sera posé à environ 2 m des fondations.
- Le fond de fouille
La cunette n’est pas nécessaire lorsqu’il s’agit d’un drainage déporté du bâtiment , le fond de fouille est alors damé et si nécessaire un béton maigre est coulé.
Étape 2 : Mise en place du drain enrobé BATIFIBRE®
Avant la mise en place du drain, il est préconisé de mettre en œuvre une étanchéité de la paroi enterrée du bâtiment.
La cunette plate du drain BATIFIBRE® épouse le fond de forme naturellement, soit sur la cunette béton (ou sur le film gaufré étanche), soit au fond de la tranchée.
Voici quelques points essentiels à retenir :
- Le drain doit être posé bien à plat sur son fond plat
- Les raccords doivent être bien emboîtés (jusqu’au clic)
- Le drain doit suivre la pente sans « cassures »
Étape 3 : Connexions et regards
Afin de permette le contrôle visuel et le nettoyage éventuel du réseau de drainage, il est nécessaire d’installer :
- Un regard de visite tous les 20 à 25 mètres
- Un regard en angle s’il n’y a pas de regard intermédiaire
- Un regard à l’exutoire
Les cheminées de visite BATIFIBRE conviennent parfaitement.
Étape 4 : Remblaiement de la tranchée drainante
BATIFIBRE® étant entouré d’un manteau filtrant complet, il n’y a aucun gravier à ajouter, dans les cas d’un drainage à distance ou au pied des fondations de la maison.
Le remblaiement se fait directement avec la terre issue de la fouille, exemptes de boues et de corps étrangers, et réessuyée de grosses pierres.
Compactez légèrement par couches de 20 cm. Un grillage avertisseur est déroulé à 20 cm au dessus du drain.
Étape 5 : Test et vérification
Pour tester l’efficacité du réseau après le remblaiement (et seulement après remblaiement !) :
- Passez un jet d’eau dans le drain,
- Vérifiez que l’écoulement est fluide,
- Contrôlez tous les regards.
Afin de garantir l’efficacité du système de drainage sur le long terme, il faudra réaliser l’inspection et le curage du réseau :
- En fin de chantier
- Au bout des 6 premiers mois de services
- Puis une fois tous les deux ans maximums
Les erreurs à éviter
- Poser les drains sans pente → Stagnation de l’eau, pas d’évacuation possible
- Trop grande profondeur du drain → Inefficacité par rapport au besoin de « déshumidifier les fondations »
- Exutoire mal dimensionné → Stagnation de l’eau
- Manque de regards → impossible d’entretenir
- Test du trajet de l’eau avant le remblaiement → Un drain ne fonctionne que lorsqu’il est remblayé
Attention, dans certains cas, le drainage autour d’une maison n’est pas recommandé, par exemple si la construction est entourée d’une nappe phréatique, ou s’il n’est pas possible d’évacuer l’eau collectée. Dans tous les cas, il est conseillé de faire appel à des professionnels.
FAQ — Tout savoir sur le BATIFIBRE
1. Le drain sans gravier est-il vraiment aussi efficace que le drain traditionnel ? → Oui. Il offre même une meilleure stabilité hydraulique dans les sols fins grâce à son filtre intégré.
2. Faut-il poser un film ou un géotextile autour du drain ? → Non. le système BATIFIBRE® est déjà protégé par un manteau filtrant.
3. Peut-on utiliser ce drain en intérieur (vide sanitaire) ? → Oui, il est compatible avec les vides sanitaires, fondations intérieures et sous-sol.
4. Quel est l’entretien nécessaire ? → Une simple inspection par les regards tous les 2 ans.
5. Peut-on raccorder le drain aux eaux usées ? → Non, uniquement au réseau pluvial, puits d’infiltration ou fossé.
6. Le système est-il compatible avec les sols argileux ? → Oui, c’est même l’un des terrains où il est le plus performant.
